Ugradnja ventila za smanjenje tlaka s prirubnicom u okomiti cjevovod predstavlja jedinstven skup izazova koji zahtijevaju pažljivo razmatranje. Kao dobavljač ventila za smanjenje tlaka s prirubnicom, susreo sam se iz prve ruke s ovim problemima i razumijem važnost njihovog rješavanja kako bi se osigurala optimalna izvedba i sigurnost.
1. Gravitacija i dinamika strujanja fluida
Jedan od primarnih izazova pri ugradnji ventila za smanjenje tlaka prirubnice u vertikalni cjevovod je utjecaj gravitacije na protok tekućine. U okomitom cjevovodu, tekućina se kreće prema gore protiv gravitacije ili prema dolje s njom. Kada tekućina teče prema gore, ventil mora nadvladati gravitacijsku silu kako bi održao dosljednu brzinu protoka i smanjenje tlaka. To može dovesti do povećane potrošnje energije i mogućih problema s radom ventila.
Nasuprot tome, kada tekućina teče prema dolje, gravitacija može uzrokovati prebrzo tečenje tekućine, što dovodi do kavitacije i erozije unutar ventila. Kavitacija nastaje kada tlak tekućine padne ispod tlaka pare, uzrokujući stvaranje mjehurića pare. Ti se mjehurići skupljaju kada dosegnu područje višeg tlaka, stvarajući udarne valove koji mogu oštetiti komponente ventila. Erozija je, s druge strane, postupno trošenje površina ventila zbog velike brzine protoka tekućine.

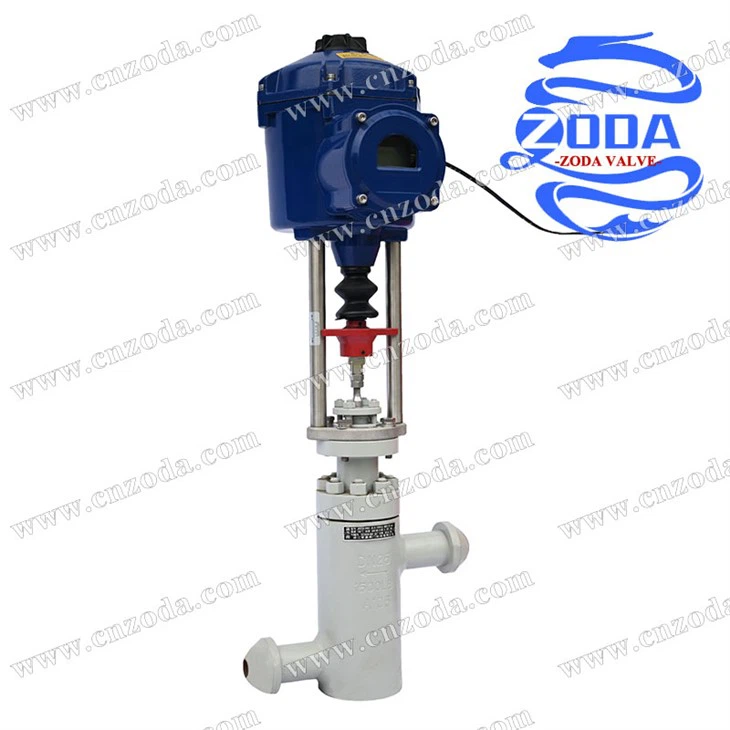

Kako biste ublažili ove probleme, ključno je odabrati ventil za smanjenje tlaka s prirubnicom koji je posebno dizajniran za rukovanje uvjetima vertikalnog protoka. Neki ventili opremljeni su posebnim unutarnjim geometrijama i mehanizmima za kontrolu protoka koji mogu pomoći u reguliranju protoka i spriječiti kavitaciju i eroziju. Na primjer,Električni višestupanjski regulacijski ventil za smanjenje tlakaje dizajniran za pružanje precizne kontrole tlaka u različitim uvjetima protoka, uključujući vertikalne cjevovode.
2. Zarobljavanje zraka
Još jedan značajan izazov u vertikalnim instalacijama cjevovoda je zadržavanje zraka. Zrak može ući u cjevovod tijekom instalacije, održavanja ili normalnog rada. U okomitom cjevovodu, zrak ima tendenciju nakupljanja na visokim točkama, što može uzrokovati probleme prirubničkom redukcijskom ventilu.
Zračni džepovi mogu poremetiti protok tekućine i utjecati na točnost mjerenja i kontrole tlaka. Oni također mogu uzrokovati tresenje ili osciliranje ventila, što dovodi do preranog trošenja i habanja komponenti ventila. Osim toga, zrak u cjevovodu može smanjiti učinkovitost sustava stvaranjem otpora protoku tekućine.
Kako bi se spriječilo zarobljavanje zraka, u vertikalni cjevovod treba ugraditi odgovarajuće sustave za odzračivanje. Ovi otvori omogućuju izlazak zraka iz cjevovoda, osiguravajući nesmetan i kontinuiran protok tekućine. Također je važno napuniti cjevovod prije pokretanja sustava kako biste uklonili sav zrak koji bi mogao biti prisutan.
3. Instalacija i poravnavanje
Ispravna ugradnja i poravnanje ventila za smanjenje tlaka prirubnice ključni su za njegovu izvedbu u okomitom cjevovodu. Neusklađenost može uzrokovati neravnomjeran pritisak na komponente ventila, što dovodi do curenja, smanjene učinkovitosti, pa čak i kvara ventila.
Tijekom ugradnje, ventil mora biti točno poravnat s cjevovodom kako bi se osiguralo pravilno brtvljenje između prirubnica. Svako neusklađenost može rezultirati prazninama između prirubnica, što može omogućiti curenje tekućine. Osim toga, ventil treba postaviti na mjesto koje omogućuje lak pristup za održavanje i pregled.
Težina samog ventila također može predstavljati izazov kod vertikalne instalacije. Ventil mora biti čvrsto poduprt kako bi se spriječilo njegovo savijanje ili pomicanje, što može utjecati na njegovo poravnanje i rad. Kako bi se osigurala stabilnost ventila, mogu biti potrebni posebni montažni nosači ili nosači.
4. Održavanje i pregled
Održavanje i pregled ventila za smanjenje tlaka prirubnice u okomitom cjevovodu može biti teže u usporedbi s vodoravnom instalacijom. Okomito usmjerenje cjevovoda otežava pristup ventilu za rutinske zadatke održavanja kao što su čišćenje, podmazivanje i zamjena komponenti.
U okomitom cjevovodu, sediment i krhotine mogu se nakupiti na dnu ventila, što može utjecati na njegov rad. Redovito čišćenje je neophodno kako bi se spriječilo nakupljanje ovih kontaminanata. Međutim, pristup dnu ventila u okomitom cjevovodu može biti dugotrajan i izazovan proces.
Provjera istrošenosti i habanja ventila također je složenija kod vertikalne instalacije. Vizualni pregled može biti ograničen zbog orijentacije ventila, a mogu biti potrebni posebni alati ili tehnike za procjenu stanja unutarnjih komponenti.
5. Kompatibilnost s materijalima cjevovoda
Prirubnički ventil za smanjenje tlaka mora biti kompatibilan s materijalima koji se koriste u okomitom cjevovodu. Različiti materijali cjevovoda imaju različita svojstva, kao što su otpornost na koroziju, toplinsko širenje i mehanička čvrstoća.
Ako ventil nije kompatibilan s materijalom cjevovoda, može doći do korozije, koja s vremenom može oslabiti ventil i komponente cjevovoda. Na primjer, ako se ventil izrađen od određenog metala ugradi u cjevovod izrađen od drugog metala s različitim elektrokemijskim potencijalom, može doći do galvanske korozije.
Važno je odabrati ventil koji je izrađen od materijala koji je kompatibilan s materijalom cjevovoda. Neki ventili su presvučeni ili obloženi posebnim materijalima za dodatnu zaštitu od korozije. TheVentil za smanjenje tlaka navojaiShuttle sigurnosni ventildostupni su u različitim materijalima i premazima kako bi se osigurala kompatibilnost s različitim cjevovodnim sustavima.
6. Udari tlaka
Vertikalni cjevovodi su skloniji skokovima tlaka u usporedbi s horizontalnim cjevovodima. Do skokova tlaka može doći zbog iznenadnih promjena u brzini protoka, primjerice kada se pumpa pokrene ili zaustavi ili kada se ventil brzo otvori ili zatvori.
Ovi udari tlaka mogu uzrokovati značajan stres na ventilu za smanjenje tlaka prirubnice, što može dovesti do oštećenja ili kvara. Ventil mora biti u stanju izdržati ove skokove tlaka i zadržati svoju učinkovitost. Neki ventili su dizajnirani sa značajkama za suzbijanje prenapona, kao što su prigušnice ili akumulatori, da apsorbiraju energiju prenapona i zaštite komponente ventila.
Zaključak
Ugradnja ventila za smanjenje tlaka prirubnice u vertikalni cjevovod složen je zadatak koji zahtijeva pažljivo razmatranje različitih čimbenika. Gravitacija, zarobljavanje zraka, ugradnja i poravnanje, održavanje, kompatibilnost s materijalima cjevovoda i skokovi tlaka izazovi su s kojima se treba pozabaviti kako bi se osiguralo ispravno funkcioniranje ventila i ukupna učinkovitost cjevovodnog sustava.
Kao dobavljač prirubničkih ventila za smanjenje tlaka, razumijemo ove izazove i nudimo širok raspon ventila koji su posebno dizajnirani za rukovanje vertikalnim instalacijama cjevovoda. Naši ventili projektirani su da pruže pouzdane performanse, preciznu kontrolu tlaka i dugoročnu izdržljivost.
Ako se suočavate s izazovima s ugradnjom ventila za smanjenje tlaka s prirubnicom u vaš vertikalni cjevovod ili tražite visokokvalitetno rješenje ventila, pozivamo vas da nas kontaktirate radi konzultacija. Naš tim stručnjaka može vam pomoći odabrati pravi ventil za vašu specifičnu primjenu i pružiti vam podršku potrebnu za uspješnu instalaciju.
Reference
- Crane, DS (2018). Priručnik za odabir ventila. Elsevier.
- Walas, SM (2017). Oprema za kemijske procese: izbor i dizajn. Butterworth - Heinemann.
- ASME B16.34 - 2017, Ventili - s prirubnicom, s navojem i završetak za zavarivanje.
